Hướng dẫn cấu hình Gateway Yeastar TA100 / TA200

Kết nối TA100 / TA200 thông qua giao diện web

Bước 1: Kết nối TA100 / 200

Yeastar TA100 / 200 được thiết kế để dễ dàng cấu hình và cài đặt dễ dàng.

• Kết nối cổng Ethernet Cắm cáp Ethernet vào cổng LAN của TA100 / 200 và kết nối đầu kia của cáp Ethernet với cổng lên (bộ định tuyến hoặc công tắc, vv)
• Kết nối các cổng FXS Kết nối một đầu của một Cáp điện thoại RJ11 vào cổng FXS, kết nối đầu còn lại với điện thoại tương tự.
• Kết nối nguồn Kết nối TA100 / 200 với ổ cắm điện bằng cáp USB đi kèm và bộ đổi nguồn USB

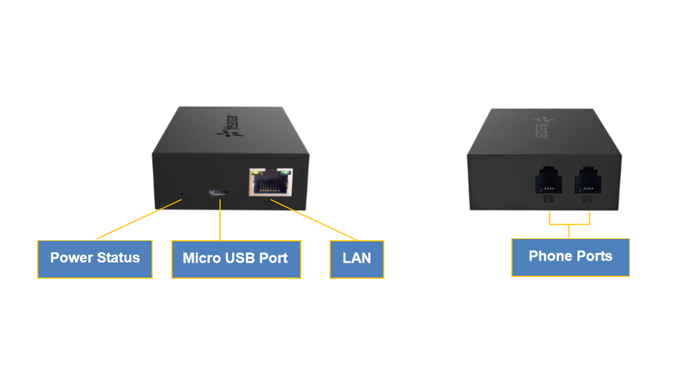

Power Status:  trạng thái nguồn

Micro USB Port: DC 5V, 1A, để kết nối với nguồn điện.

LAN Port: Để kết nối với bộ định tuyến hoặc thiết bị mạng băng thông rộng của bạn.

Phone Ports: Để kết nối với điện thoại analog / máy fax.

Bước 2: kiểm tra địa chỉ IP trên thiết bị TA100 / 200 bằng các cách sau:

1. Nhấc điện thoại analog, sau đó truy cập vào lời nhắc menu bằng giọng nói bằng cách quay số “***”.
2. Nhấn phím “1” để kiểm tra địa chỉ IP.

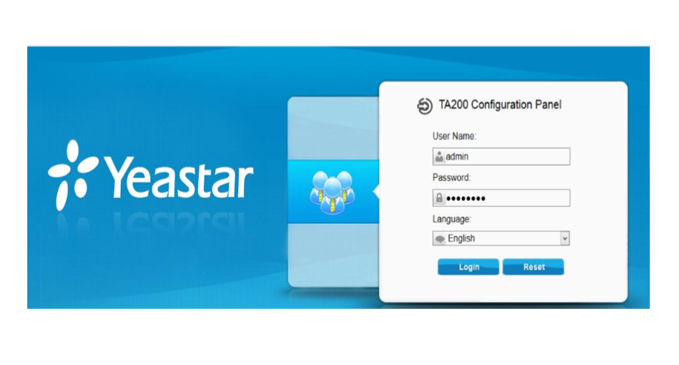

Sau khi có được địa chỉ IP ta đăng nhập bằng giao diện với

• Username: admin
• Password: password

Hướng dẫn cấu hình Gateway VoIP

Nhấn vào cổng FXS:

Gateway→ Port Settings→ FXS Port

Click “Edit” button để cấu hình FXS port.

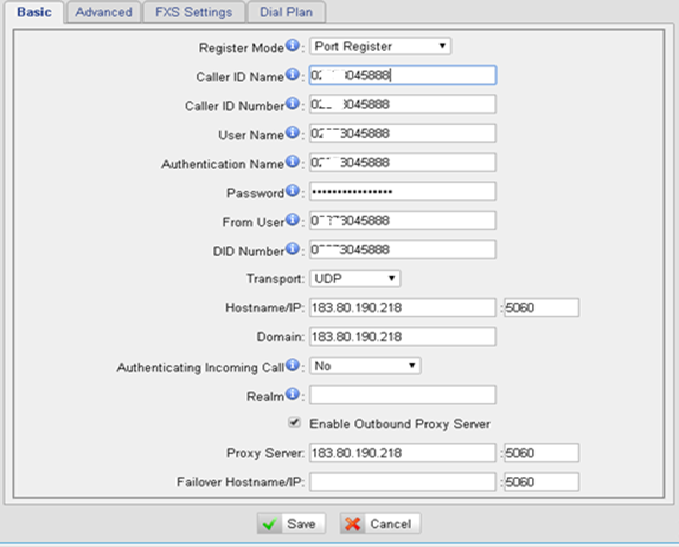

• Caller ID Name: Tên ID người dùng
• Caller ID Number: Chuỗi ID người gọi được sử dụng khi người dùng này gọi một người dùng khác.
• User Name: Tên người dùng được cung cấp bởi nhà cung cấp VoIP
• Authentication Name:  Tên xác thực do nhà cung cấp VoIP cung cấp
• Password: Mật khẩu xác thực được cung cấp bởi nhà cung cấp VoIP.
• From User:  Được cung cấp bởi nhà cung cấp VoIP, hãy để trống trường này nếu không được yêu cầu.
• DID Number: Xác định số DID dự kiến nếu trunk này chuyển DID khi có cuộc gọi đến.
• Transport: Giao thức định tuyến   UDP  TCP  TLS
• Hostname/IP: Địa chỉ IP hoặc Tên miền của máy chủ SIP được cung cấp bởi nhà cung cấp dịch vụ VoIP.
• Domain: Địa chỉ IP hoặc Tên miền của máy chủ SIP được cung cấp bởi nhà cung cấp dịch vụ VoIP.
• Proxy server:  Địa chỉ IP hoặc Tên miền của Proxy gửi đi. Một proxy nhận yêu cầu từ khách hàng.
• Failover Hostname/IP:  Đặt máy chủ chuyển đổi dự phòng cho tài khoản. Máy chủ này sẽ được sử dụng nếu máy chủ chính không khả dụng

Note:   Sau khi lưu các thay đổi, hãy nhớ nhấp vào nút “Apply changes” ở góc trên bên phải của GUI Web để các thay đổi có hiệu lực.

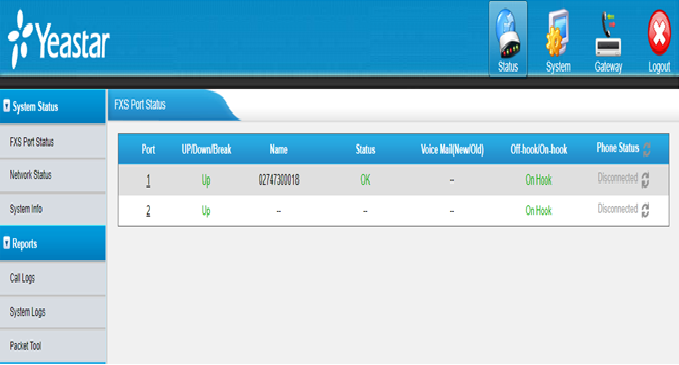

Cách kiểm tra trạng thái port:  Status→System Status

Note:

• Hiện tại thiết bị vẫn có chức năng để sử dụng FAX (T.38), nhưng chức năng này chưa sử dụng được cho các nhà mạng VN (FPT…)
• Khi hỗ trợ cấu hình thoại đối với thiết bị Yeastar TA200 thiết bị yêu cầu 1 đầu số 1 user riêng, thiết bị không tương thích với việc authen 1 user cho 2 hoặc nhiều đầu số.
