Tổng đài IP Yeastar S50 là một IP-PBX nhỏ gọn và đầy đủ tính năng được thiết kế dựa trên mô-đun tiên tiến có khả năng hỗ trợ kết nối ISDN BRI, PSTN và GSM, cung cấp truyền thông VoIP cho tối đa 50 người dùng. Dưới đây là hướng dẫn cách sử dụng tổng đài IP Yeastar S50.

Tổng quan

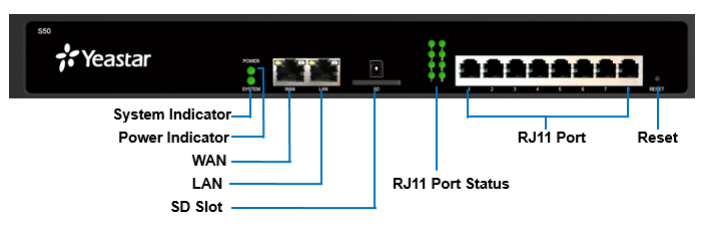

Bảng điều khiển phía trước của tổng đài:

Mô tả từ thanh điều khiển phía trước của tổng đài S50



LEDBiểu thịTrạng tháiMô tả
POWERTình trạng nguồnĐèn sángNguồn đã được bật
Đèn tắtNguồn đã được tắt
SYSTEMTình trạng hệ thốngĐèn nhấp nháyHệ thống đang chạy bình thường
Đèn sáng/ tắtHệ thống bị lỗi
1-8 LED (Trạng thái cổng RJ11)FXSXanh: tĩnhĐiện thoại Analog không hoạt động
Xanh: Nhấp nháyĐiện thoại Analog đang bận
GSM/3G/4GĐỏ: TĩnhTrung kế GSM / 3G / 4G không hoạt động
Đỏ: Nhấp nháy chậmKhông có thẻ SIM
Đỏ: Nhấp nháy nhanhTrung kế GSM / 3G / 4G đang được sử dụng
BRICam: Nhấp nháyĐường BRI bị ngắt kết nối
Cam: TĩnhĐường BRI được kết nối hoặc đang sử dụng
FXOĐỏ: TĩnhĐường dây PSTN không hoạt động
Đỏ: Nhấp nháy chậmĐường dây PSTN không được kết nối với cổng FXO
Đỏ: Nhấp nháy nhanhĐường dây PSTN đang bận
CổngMô tả
WAN/LANYeastar S50 cung cấp hai cổng Ethernet RJ45 thích ứng 10/100 / 1000Mbps và hỗ trợ 3 chế độ Ethernet. Chế độ mặc định là “Single”.

  • Single: Cổng LAN sẽ được sử dụng cho kết nối đường lên. Cổng WAN bị tắt.
  • Cầu nối: Cổng LAN sẽ được sử dụng cho kết nối đường lên. Cổng WAN sẽ được sử dụng làm cầu nối cho kết nối PC.
  • Kép: Cả hai cổng LAN và WAN đều có thể được sử dụng cho kết nối đường lên
SD Chèn thẻ SD để lưu trữ các tệp ghi âm tự động
Cổng 1-8 ( Cổng RJ11 )
  • Cổng FXO (đèn đỏ): Dành cho kết nối đường PSTN hoặc cổng FXS của tổng đài truyền thống.
  • Cổng FXS (đèn xanh): Dùng để kết nối điện thoại analog.
  • Cổng BRI (đèn màu cam): Dành cho kết nối các đường ISDN BRI.

Lưu ý: Số thứ tự của các cổng tương ứng với số thứ tự của đèn báo ở bảng điều khiển phía trước. (Tức là đèn LED ở phía trước cho biết trạng thái kết nối của các cổng tương ứng ở mặt sau.)

Nút ResetNhấn và giữ trong 10 giây để khôi phục cài đặt gốc



Bảng điều khiển phía sau của tổng đài

CổngMô tả
Antenna Socket Xoay ăng-ten vào Ổ cắm ăng-ten
Power SwitchNhấn nút này để bật / tắt thiết bị.
Power Inlet Kết nối nguồn điện được cung cấp với cổng.
Protective EarthKết nối với đất để giảm nguy cơ điện giật cho người sử dụng hoặc bảo vệ PBX khỏi tác động xấu của nhiễu bên ngoài trong trường hợp sét đánh.
