Hướng dẫn lắp đặt thiết bị Webcam Yealink UVC40

Chắc hẳn các bạn đã biết đến thiết bị hội nghị Yealink UVC40, dòng camera tích hợp tất cả các tính năng trong một thanh video. Là thiết bị họp USB thông minh dành cho các phòng nhỏ và tập trung. Có camera 20MP và
ống kính góc siêu rộng 133° mang lại chất lượng video vượt trội. Bài viết dưới đây là chi tiết cách lắp đặt thiết bị Webcam Yealink UVC40.

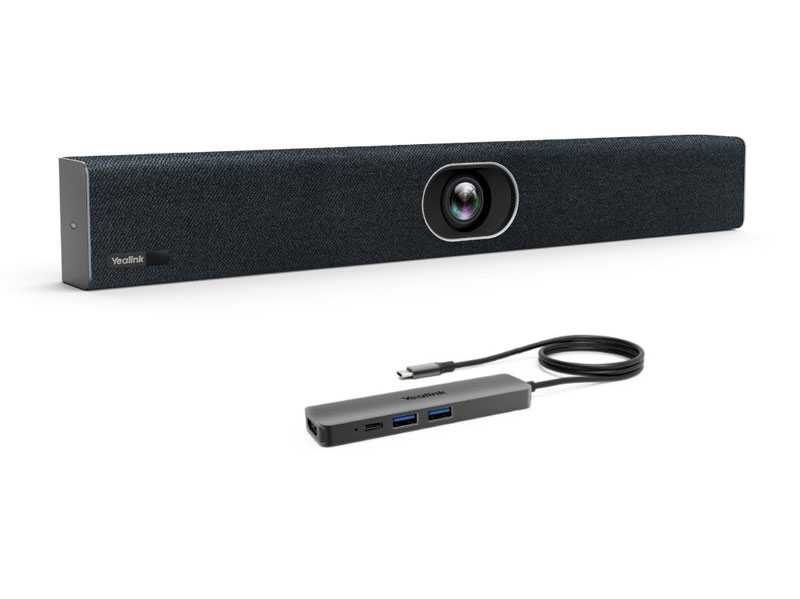

Webcam Yealink UVC40

Gói thiết bị gồm có:

  • Thanh video UVC40
  • VCR20 Điều khiển từ xa
  • Pin 2AAA × 2
  • Cáp USB 7m
  • Tie cáp × 5
  • Bộ chuyển đổi điện
  • Giá đỡ và phụ kiện
  • Miếng đệm silicon × 2
  • Sổ hướng dẫn nhanh

Bạn nên sử dụng các phụ kiện do Yealink cung cấp hoặc phê duyệt. Việc sử dụng các phụ kiện của bên thứ ba không được phê duyệt có thể làm giảm hiệu suất.
Chỉ sử dụng bộ đổi nguồn gốc Yealink (48V / 0,7A) để sạc điểm cuối. Việc sử dụng bộ đổi nguồn của bên thứ ba có thể gây hỏng điểm cuối.
Cáp USB trong gói MVC400 / ZVC400 dài 2,5 mét.

Lắp đặt camera UVC40

Đặt trên bề mặt phẳng

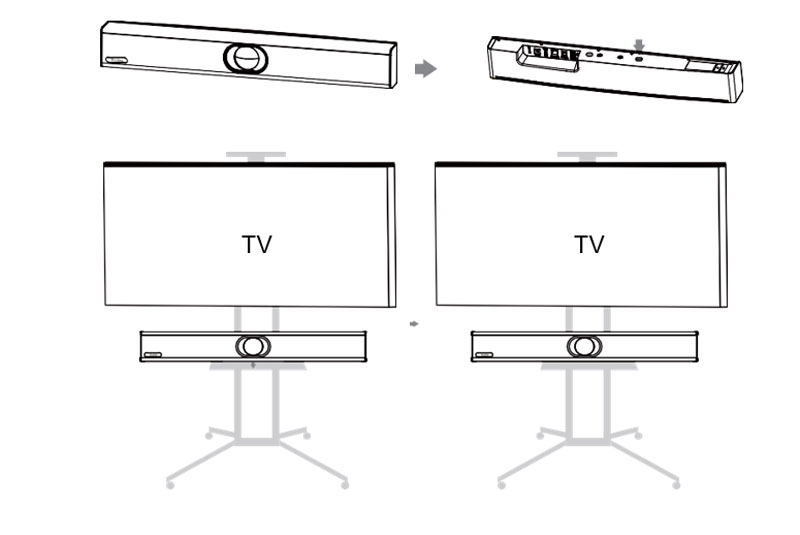

Gắn trên tường

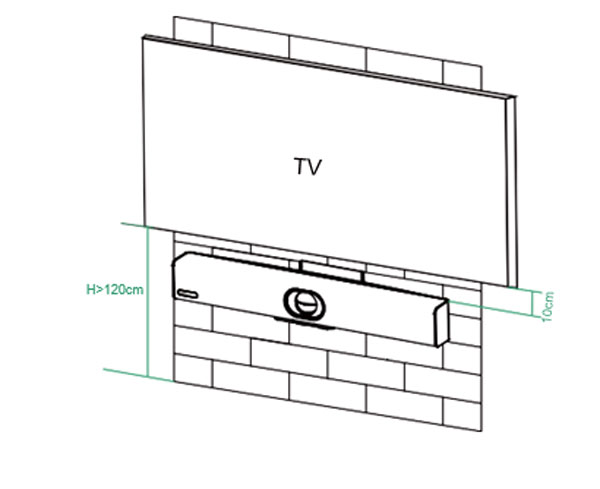

Gắn UVC40 bên dưới TV khi chiều cao lắp đặt của TV cao hơn 120 cm.

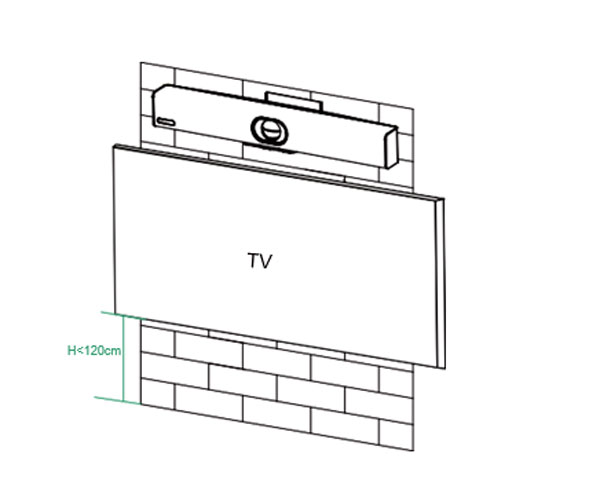

Gắn UVC40 lên trên TV khi chiều cao lắp đặt của TV thấp hơn 120cm.

Treo tường

Sử dụng giá đỡ để gắn điểm cuối của máy lên tường. Chiều cao lắp đặt ảnh hưởng đến chế độ xem camera của bạn. Chiều cao khuyến nghị là 1,1m so với mặt đất.

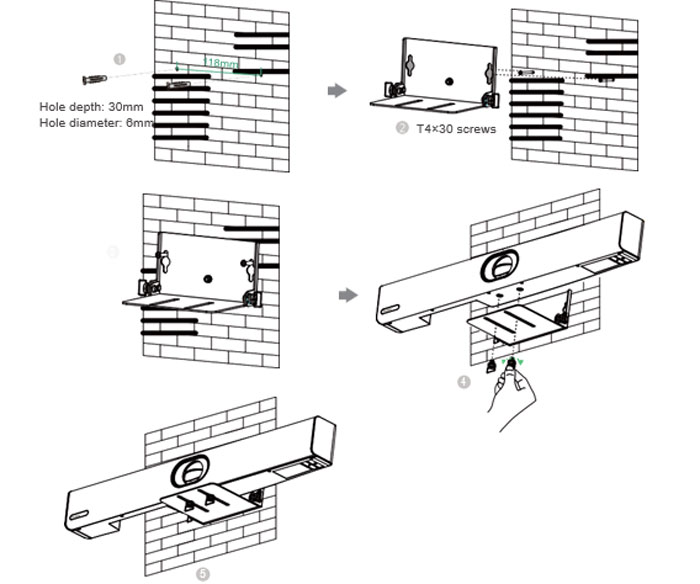

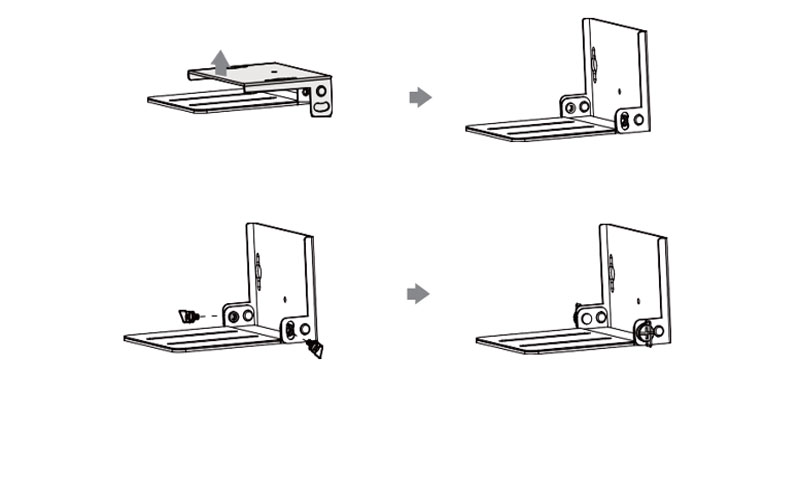

Bước1 : Lắp ráp giá đỡ

Bước 2 : Gắn UVC40 vào tường

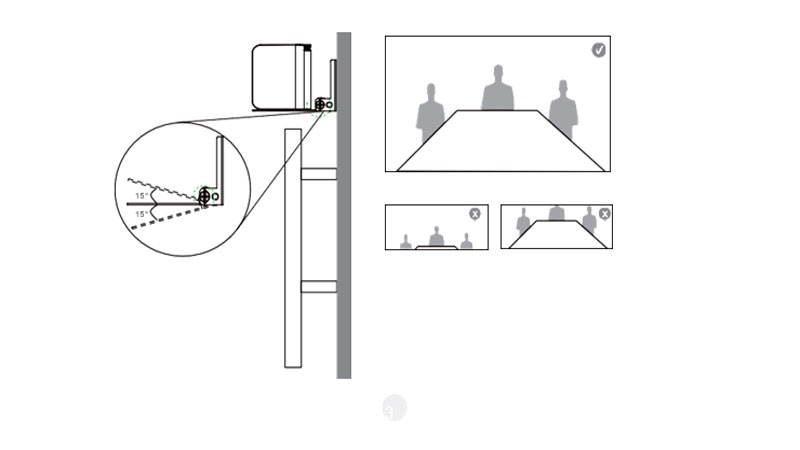

Điều chỉnh độ nghiêng của máy ảnh



Điều khiển từ xa và cài đặt dây cáp

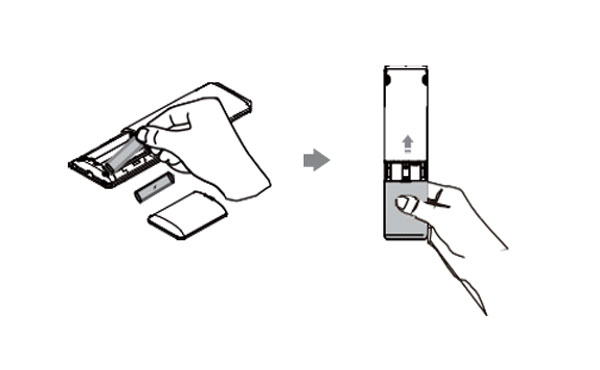

Cài đặt điều khiển từ xa

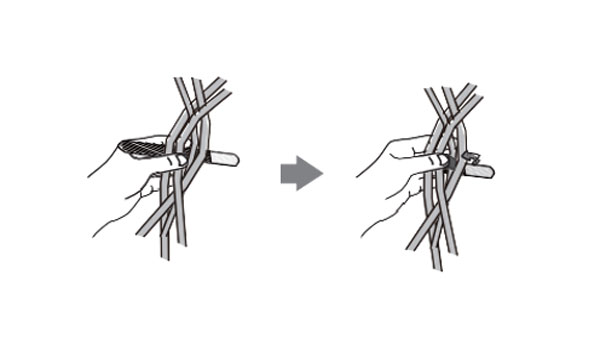

Cài đặt dây cáp

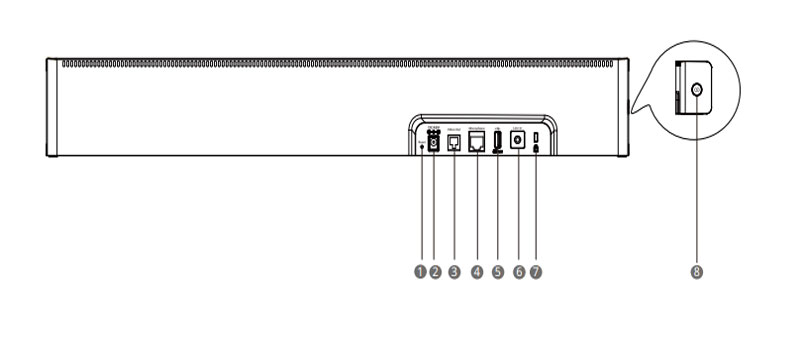

Hướng dẫn giao diện phần cứng



  1. Đặt lại: đặt lại UVC40 về mặc định ban đầu.
  2. DC48V: kết nối với bộ đổi nguồn
  3. Video Out: kết nối với PC làm đầu ra video.
  4. Micrô: kết nối với micrô (ví dụ: VCM34).
  5. USB: cắm DD10 để kết nối với CPW90 nếu cần.
  6. Line In: kết nối đầu nối âm thanh 3,5 mm để sử dụng UVC40 làm thiết bị đầu ra âm thanh.
  7. Khe bảo mật: kết nối cáp bảo mật đa năng với UVC40 để bạn có thể khóa UVC40 xuống.
  8. Phím ghép nối: bấm phím ghép nối để ghép nối micrô không dây CPW90.

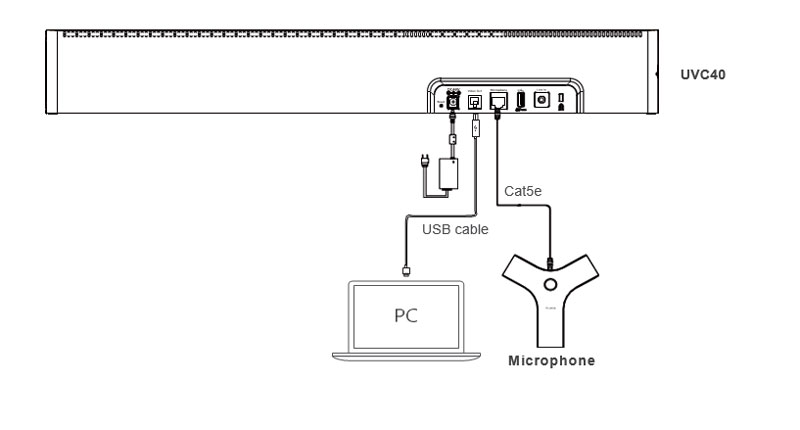

Cài đặt UVC40



Mức độ ưu tiên của kênh đầu vào âm thanh là: Micrô (VCM34)> USB (CPW90).
Cáp phải được thay thế ngay lập tức nếu vỏ của nó bị hỏng.

Hướng dẫn chỉ báo LED

Trạng thái LEDMô tả
TắtUVC40 không được kết nối đúng cách với PC mini.
Màu xanh lục nhấp nháyCó cuộc gọi đến.
Màu xanh lục đặcUVC40 đang hoạt động.
Màu đỏ đặcUVC40 bị tắt tiếng.
Màu cam đặcUVC40 đang khởi động hoặc ở chế độ ngủ.
Màu cam nhấp nháyUVC40 đang nâng cấp chương trình cơ sở.
Nhấp nháy màu đỏ và xanh lá cây xen kẽUVC40 được ghép nối với CPW90.
Màu đỏ nhấp nháyUVC40 đang ở chế độ khôi phục và phần sụn chưa được nâng cấp.



Nếu bạn có vấn đề gì còn thắc mắc thì đừng ngần ngại liên hệ đến số hotline: 028-7300-0246 để được đội ngũ nhân viên công ty Du Hưng giải đáp chi tiết. Hoặc đặt mua sản phẩm chính hãng tại website: Camera hội nghị Yealink UVC40

Xem thêm các tính năng và thông số kỹ thuật: Camera Yealink UVC40 thiết bị hội nghị trực tuyến
