Hướng dẫn cài đặt Yeastar S50 tổng đài IP thuộc dòng Yeastar S-Series

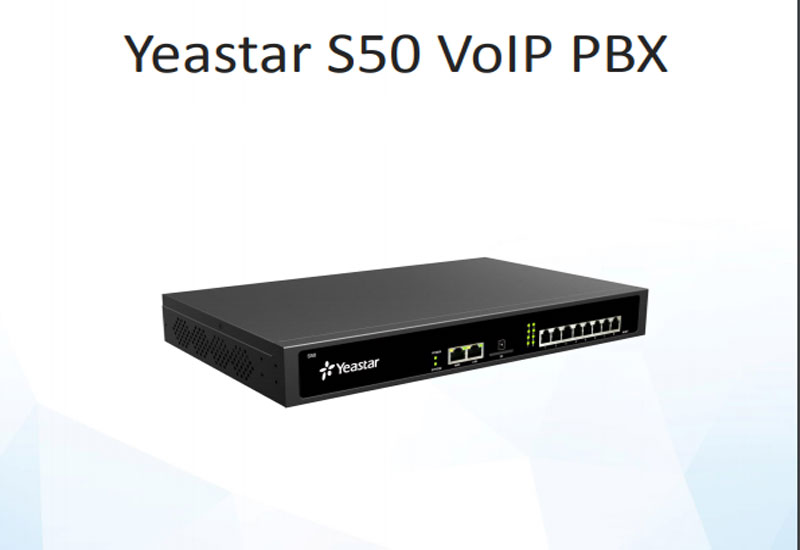

Yeastar S50 là hệ thống tổng đài mang dòng IP S-Series mới nhất nhỏ gọn và được nâng cấp với đầy đủ tính năng đi kèm. Tổng đài dựa trên mô-đun linh hoạt tiên tiến có khả năng hỗ trợ kết nối ISDN BRI, PSTN và GSM, cung cấp VoIP cho tối đa 50 người dùng và 25 cuộc gọi đồng thời. Thiết bị sở hữu phần mềm quản lý từ xa giúp tiết kiệm khoảng chi phí vận hành cùng nhiều tính năng ưu việt khác. Hướng dẫn dưới đây mô tả cách cài đặt S50 và cách đăng nhập GUI web để định cấu hình hệ thống.

Trước khi lắp đặt

Trước khi cài đặt Hệ thống điện thoại IP S50, vui lòng kiểm tra nội dung gói để xác minh là bạn đã nhận đầy đủ thiết bị. Nếu có bất kỳ vấn đề gì thì liên hệ ngay với nhà cung cấp để được hỗ trợ.

Nội dung gói bao gồm

• 1* S50 PBX
• 1 * Cáp Ethernet
• 1 * dây nguồn
• 2 Bộ giá đỡ
• 1 * vít và đai nối đất
• 4 * Chân cao su
• 1 * thẻ bảo hành
• 1 * Sổ hướng dẫn sử dụng

Tổng quan về phần cứng

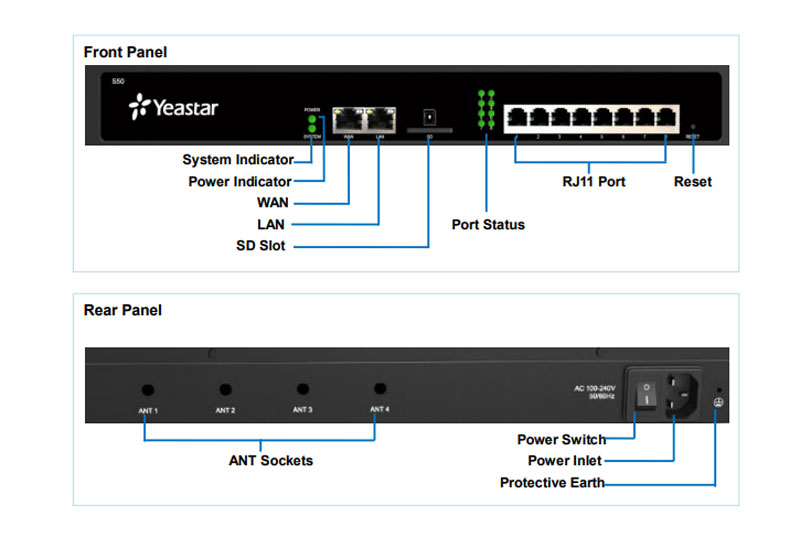

Đèn báo LED và cổng

Đèn báo LED

Mô tả cổng

Cài đặt thiết bị

Nguồn điện

• Chỉ sử dụng dây nguồn được cung cấp cùng với IP PBX.
• Tắt nguồn trong khi cài đặt.
• Đảm bảo rằng điện áp cung cấp phù hợp với các thông số kỹ thuật được chỉ ra trên bảng mặt sau của thiết bị.
• Để tránh tai nạn điện, không mở hoặc tháo vỏ của tổng đài IP khi nó đang hoạt động cũng như tắt nguồn

Môi trường

• Lắp đặt tổng đài IP Yeastar S50 ở vị trí sạch sẽ, không bị rung, sốc điện và nhiệt độ / độ ẩm cực đoan. Nhiệt độ hoạt động nên được giữ dưới 104°F (40°C).

Cài đặt mô-đun

Yeastar S50 hỗ trợ cài đặt tối đa 4 mô-đun. Các mô-đun tùy chọn như sau: S2, O2, B2, SO, GSM, 3G

GHI CHÚ
Trước khi cài đặt mô-đun, vui lòng kiểm tra xem mô-đun có sạch sẽ và nguyên vẹn hay không.

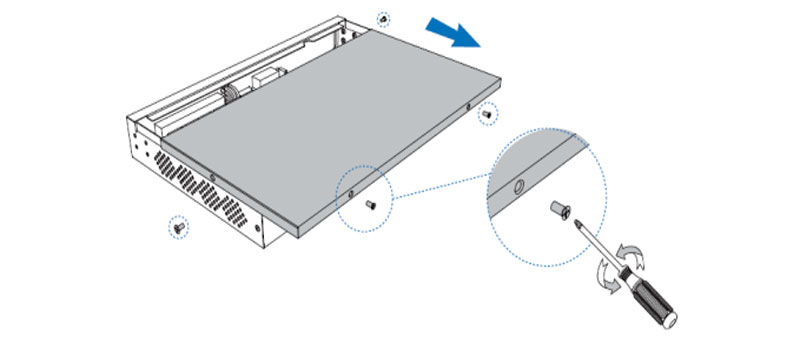

BƯỚC 1 Nới lỏng các vít trên vỏ và sau đó tháo nắp trên.

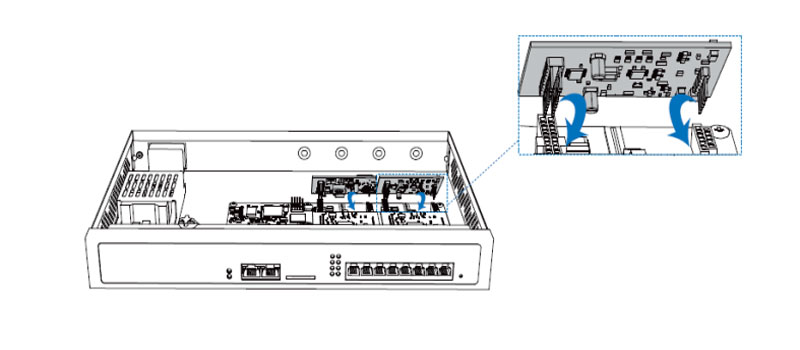

BƯỚC 2 Chèn mô-đun vào Khe cắm mô-đun.

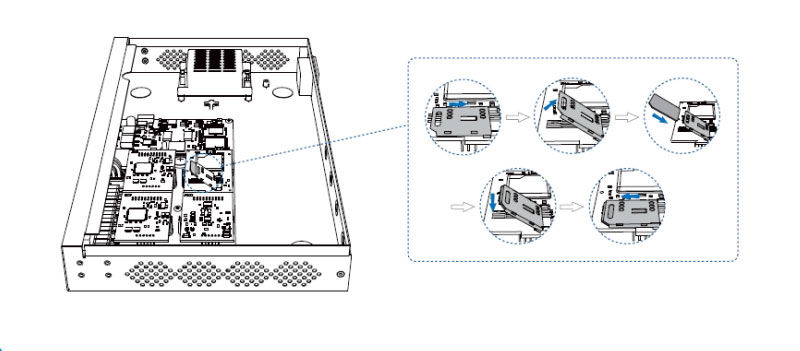

BƯỚC 3 Lắp thẻ SIM vào mô-đun GSM / 3G (nếu có) theo hướng dẫn.

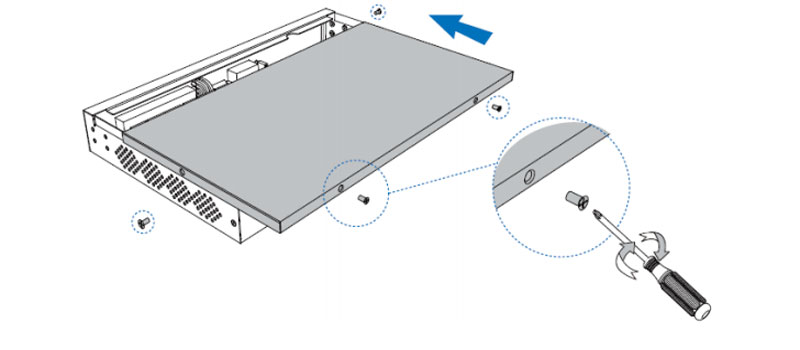

BƯỚC 4 Đóng nắp và cố định các vít

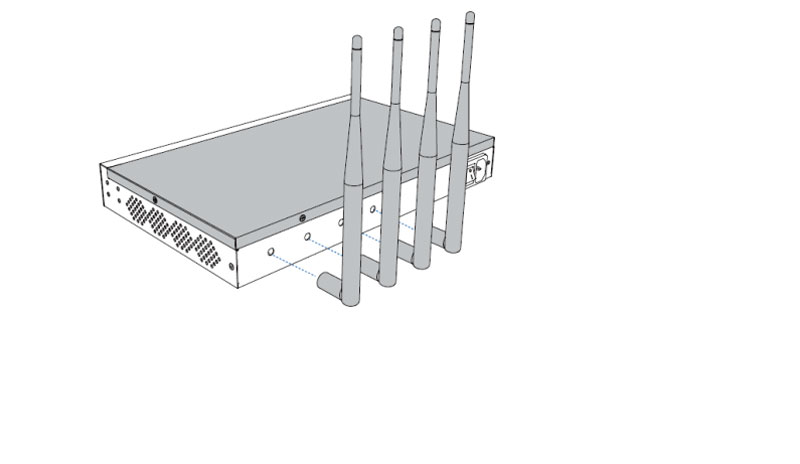

BƯỚC 5 Xoay ăng ten vào Ổ cắm ăng ten (nếu có GMS/3G)

Cài đặt Máy tính để bàn

• Vui lòng đặt khoảng trống 5 ~ 10cm xung quanh thiết bị để không khí lưu thông.
• Vui lòng tránh bất kỳ vật nặng nào đặt lên thiết bị.

BƯỚC 1 Đặt IP PBX trên một nền tảng ổn định.

BƯỚC 2 Gỡ bỏ lớp giấy keo dính khỏi chân cao su.

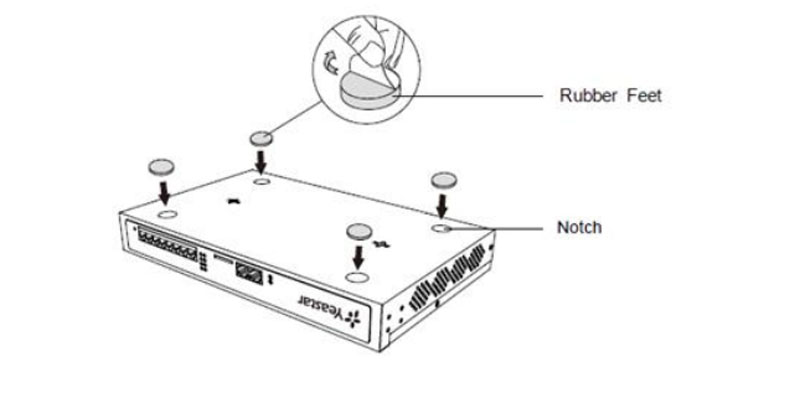

BƯỚC 3 Lật ngược thiết bị và gắn các chân cao su đi kèm vào các khu vực lõm trên dưới cùng ở mỗi góc của thiết bị

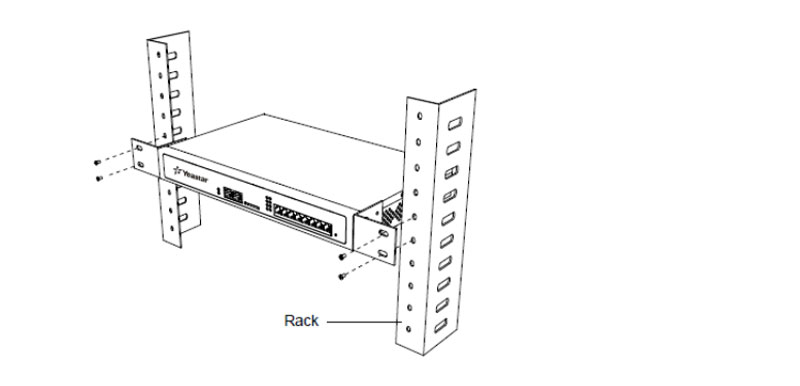

Cài đặt Rack

• Cẩn thận để không làm rơi bất kỳ thành phần nào. Làm rơi các thành phần có thể làm hỏng chúng hoặc gây chấn thương.
• Chỉ sử dụng bộ giá đỡ 19 inch (giá đỡ và phụ kiện kèm theo) đi kèm với Tổng đài.

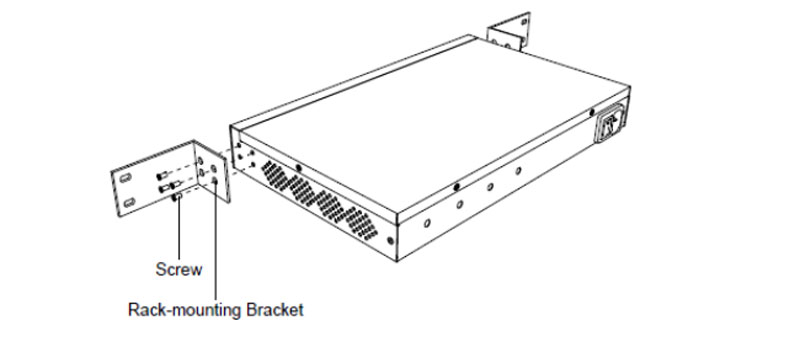

BƯỚC 1 Cố định các giá đỡ vào bên trái và bên phải của PBX bằng 4 vít.

BƯỚC 2 Đặt PBX vào giá 19 inch và cố định cả hai giá đỡ bằng giá đỡ thiết bị gắn kết độc quyền.

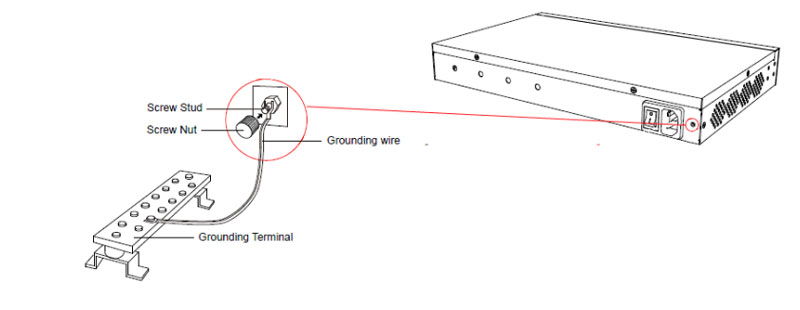

Nối với nền đất

• Kết nối với đất là rất quan trọng để giảm rủi ro cho người sử dụng giảm điện giật hoặc bảo vệ PBX khỏi tác động xấu của tiếng ồn bên ngoài.
• Kết nối cố định giữa mặt đất và đầu cuối mặt đất của PBX phải được thực hiện.

BƯỚC 1 Vặn chặt đinh vít được cung cấp vào cổng Tiếp đất trên PBX.

BƯỚC 2 Cắm dây tiếp đất 18AWG (do người dùng cung cấp).

BƯỚC 3 Vặn chặt đai ốc được cung cấp.

BƯỚC 4 Gắn dây nối đất vào đầu nối đất.

Kết nối thiết bị

BƯỚC 1 Kết nối một đầu của cáp mạng với cổng LAN của thiết bị Yeastar và đầu kia tới bất kỳ cổng nào của bộ định tuyến / bộ chuyển mạch mạng LAN của công ty bạn.

BƯỚC 2 Cắm dây nguồn được cung cấp vào giắc nguồn trên S50 và đầu còn lại theo tiêu chuẩn ổ cắm điện âm tường. Chờ hệ thống khởi động cho đến khi đèn LED HỆ THỐNG bắt đầu nhấp nháy.

BƯỚC 3 Kết nối đường dây điện thoại với cổng RJ11 của thiết bị

GHI CHÚ
Kết nối BRI / PSTN / điện thoại tương tự / máy fax với cổng tương ứng dựa trên màu sắc của cổng chỉ báo.

Bắt đầu với cấu hình

Hệ thống điện thoại IP Yeastar S50 cung cấp giao diện cấu hình dựa trên web cho quản trị viên. Các quản trị viên có thể quản lý thiết bị bằng cách đăng nhập vào giao diện Web.

• Đường dẫn truy cập: https://192.168.5.150:8088
• Tên người dùng: admin
• Password: mật khẩu

BƯỚC 1 Kết nối PC của bạn với cùng một mạng với Yeastar S50.

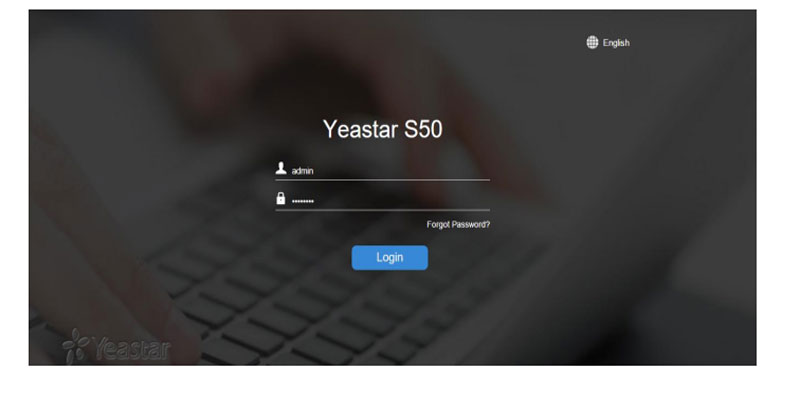

BƯỚC 2 Khởi động trình duyệt trên PC. Trong thanh địa chỉ, nhập địa chỉ IP, nhấp vào phím “Enter” và thì bạn có thể thấy trang đăng nhập GUI web hiển thị như bên dưới.

BƯỚC 3 Để biết cấu hình chi tiết của tiện ích mở rộng, trung kế và các cài đặt hệ thống khác, vui lòng
tham khảo Sổ tay hướng dẫn Quản trị viên Yeastar S-Series.

GHI CHÚ
Sau khi lưu các thay đổi, hãy nhớ nhấp vào nút “Áp dụng” ở góc trên bên phải để thực hiện các thay đổi có hiệu lực.
