Hướng dẫn cài đặt tổng đài IP Yeastar S50

Tổng đài IP Yeastar S50 là một IP-PBX nhỏ gọn và đầy đủ tính năng được thiết kế dựa trên mô-đun tiên tiến có khả năng hỗ trợ kết nối ISDN BRI, PSTN và GSM, cung cấp truyền thông VoIP cho tối đa 50 người dùng. Dưới đây là hướng dẫn cách caiaf đặt tổng đài IP Yeastar S50.

Hướng dẫn cài đặt tổng đài IP Yeastar S50

Cảnh báo khi thực hiện cài đặt

Để tránh tai nạn bất ngờ, thương tích cá nhân hoặc hư hỏng thiết bị, hãy đọc cảnh báo cài đặt dưới đây:

• Chỉ sử dụng dây nguồn hoặc bộ đổi nguồn đi kèm với PBX
• Tắt nguồn trong khi cài đặt
• Đảm bảo rằng điện áp cung cấp phù hợp với các thông số kỹ thuật được chỉ ra trên mặt sau của thiết bị
• Để tránh tai nạn điện, không mở hoặc tháo nắp của PBX khi nó đang hoạt động cũng như tắt nguồn
• Trước khi vệ sinh thiết bị, hãy cắt nguồn điện
• Lắp đặt PBX ở vị trí sạch sẽ, không bị rung, sốc điện và nhiệt độ/độ ẩm quá cao. Nhiệt độ hoạt động nên được giữ dưới 104°F (40°C).

Cài đặt mô-đun điện thoại

Yeastar S20 hỗ trợ tối đa 4 mô-đun. Các mô-đun tùy chọn như sau:

• Module S2
• Module O2
• Module B2
• Module SO
• Module GSM
• Module 3G
• Module 4G

Lưu ý: Trước khi cài đặt mô-đun, hãy kiểm tra xem mô-đun có sạch và nguyên vẹn hay không.

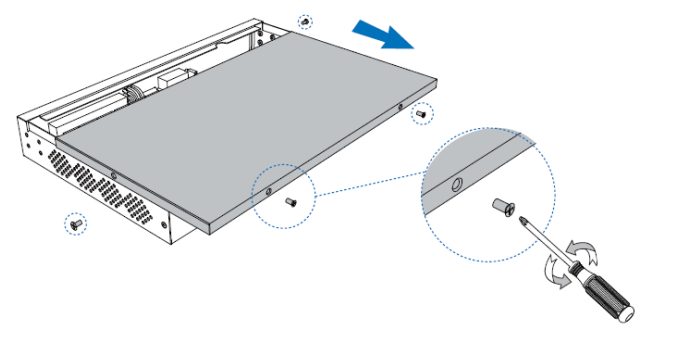

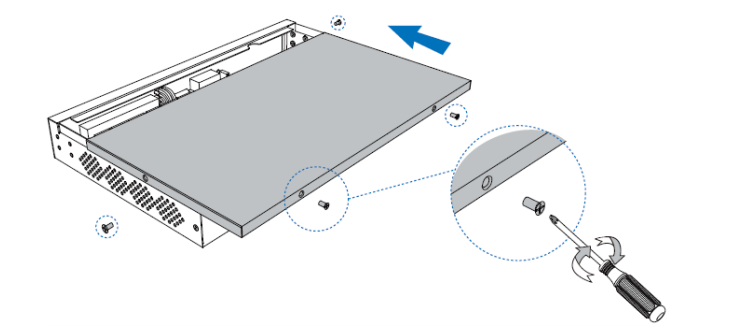

Bước 1: Nới lỏng các vít ở dưới cùng của thiết bị và tháo nắp trên

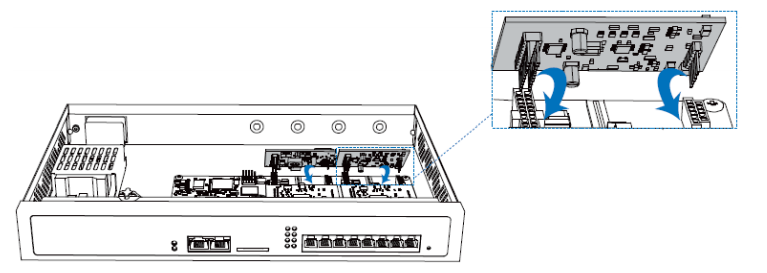

Bước 2: Chèn mô-đun vào Khe mô-đun

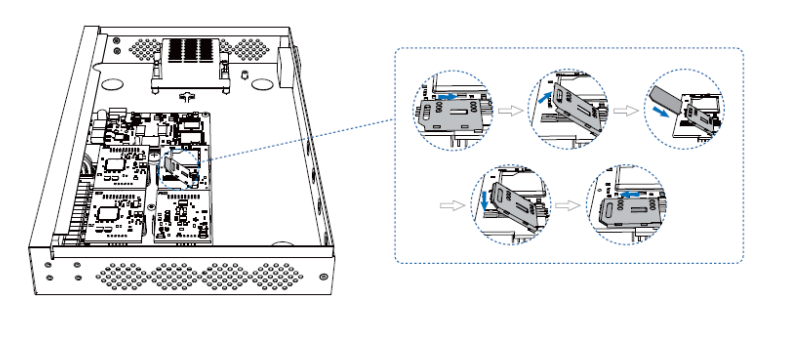

Bước 3: Làm theo hướng dẫn để lắp thẻ SIM trên mô-đun GSM / 3G / 4G.

Lưu ý: Bỏ qua bước này nếu không có mô-đun GSM / 3G / 4G nào được cài đặt.

Bước 4: Đóng nắp và cố định các vít.

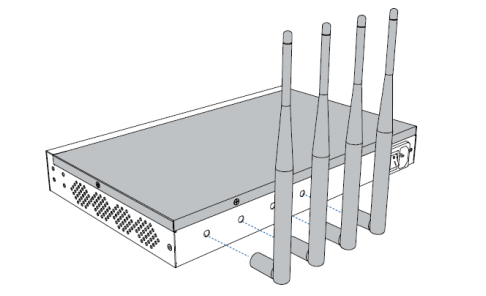

Bước 5: Xoay ăng-ten vào Ổ cắm ăng-ten. Bỏ qua bước này nếu không có mô-đun GSM / 3G / 4G nào được cài đặt.

Cài đặt Desktop

Thận trọng
• Đặt khoảng trống 5 ~ 10cm xung quanh thiết bị để không khí lưu thông.
• Tránh bất kỳ vật nặng nào đè lên thiết bị.

Bước 1: Đặt PBX trên một mặt phẳng ổn định

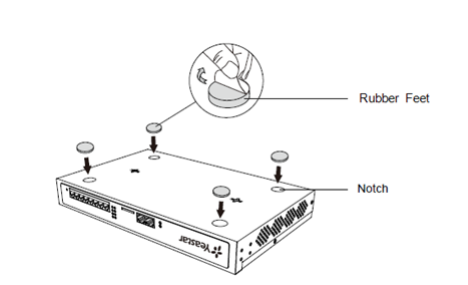

Bước 2: Gỡ bỏ lớp giấy dán dính ở chân cao su

Bước 3: Lật ngược thiết bị và gắn các chân cao su đi kèm vào các khu vực lõm ở phía dưới ở mỗi góc của thiết bị

Cài đặt Rack

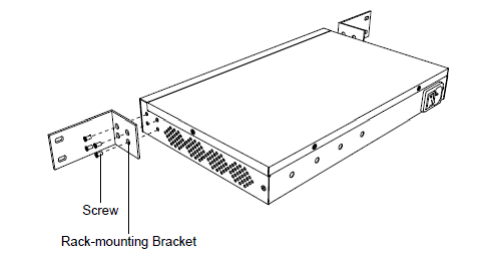

Bước 1: Cố định các giá đỡ ở bên trái và bên phải của PBX bằng 4 vít.

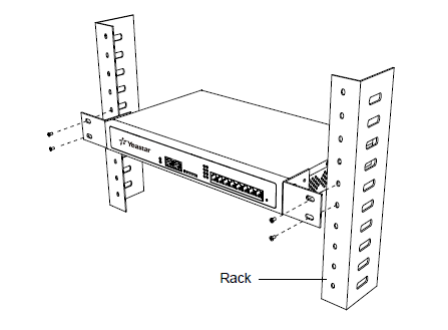

Bước 2: Đặt PBX vào giá 19 inch và cố định cả hai giá đỡ vào giá bằng thiết bị gắn độc quyền của giá.

Nối đất

Thận trọng:
• Tiếp đất thích hợp (kết nối với đất) là rất quan trọng để giảm nguy cơ điện giật cho người sử dụng hoặc bảo vệ PBX khỏi tác động xấu của nhiễu bên ngoài trong trường hợp sét đánh.
• Phải thực hiện kết nối cố định giữa đầu nối đất và đầu cuối nối đất của PBX.

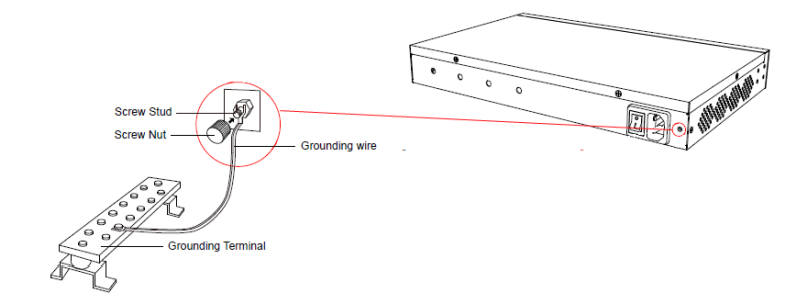

Bước 1: Vặn chặt đinh vít được cung cấp vào cổng Tiếp đất trên PBX.

Bước 2: Cắm dây tiếp đất 18AWG (do người dùng cung cấp).

Bước 3: Vặn chặt đai ốc được cung cấp

Bước 4: Gắn dây tiếp đất vào đầu nối đất.

Trên đây là hướng dẫn cài đặt tổng đài IP S50 mà bạn có thể tham khảo khi thực hiện cài đặt tổng đài. Chúc các bạn cài đặt thành công!
