Hướng dẫn cách triển khai video conference đa điểm Yealink UVC84-CP960

Hướng dẫn cách triển khai video conference đa điểm Yealink UVC84-CP960

Yealink UVC84-CP960 là bộ thiết bị hội nghị đa điểm của thương hiệu Yealink dành cho các phòng họp vừa và lớn. Đây là giải pháp Zoom Room hoàn hảo đem lại nhiều lợi ích và sự tiện dụng cho người dùng. Bộ thiết bị cung cấp video với hình ảnh sắc nét, mượt mà và ổn định với trường lấy nét sâu và âm thanh rõ ràng với khả năng nhận diện giọng nói lên đến 40 feet, cho phép mọi người tham gia cuộc họp đều có thể nghe thấy rõ ràng.

Để giúp mọi người dễ dàng trong việc triển khai sử dụng sản phẩm, trong bài viết dưới đây chúng tôi sẽ hướng dẫn cho bạn cách để triển khai video conference đa điểm Yealink UVC84-CP960.

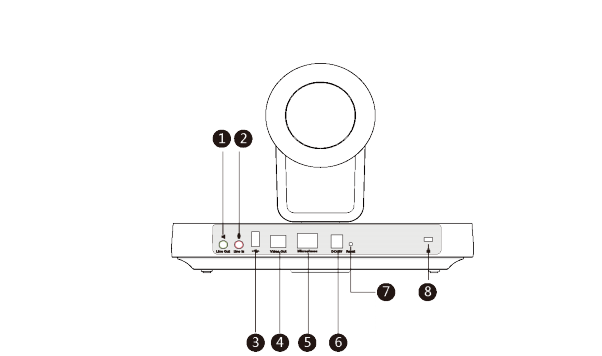

Mô tả các cổng tương ứng của UVC80

(1) Line Out: Kết nối với thiết bị đầu ra âm thanh bằng giắc cắm 3.5mm

(2) Line In: Kết nối với thiết bị đầu vào âm thanh bằng giắc cắm 3.5mm

(3) USB (Tùy chọn)

(4) Video Out: Kết nối với PC làm đầu ra video

(5) Micrô: Kết nối với micrô

(6) DC48V: Kết nối với bộ đổi nguồn

(7) Reset: Đặt lại UVC80 về mặc định ban đầu

(8) Khe cắm bảo mật: Tạo kết nối an toàn với UVC80 bằng cáp bảo mật phổ quát để khóa UVC80.

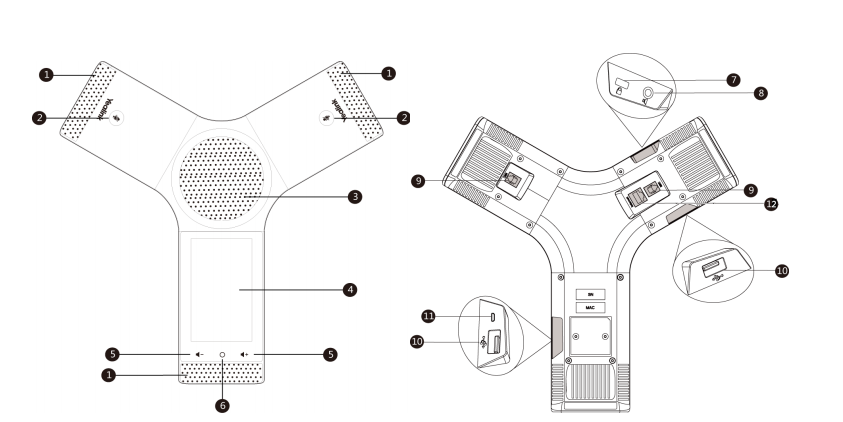

Mô tả phần cứng của điện thoại CP960

(1) Tích hợp 3 micro: Cung cấp phạm vi phủ sóng 20 feet và 360 độ để truyền âm thanh đến các điện thoại khác.

(2) Phím cảm ứng tắt tiếng: Chuyển đổi tính năng tắt tiếng.

(3) Loa: Cung cấp đầu ra âm thanh rảnh tay (loa ngoài).

(4) Màn hình cảm ứng: Cho phép bạn chọn các mục và điều hướng các menu trên màn hình cảm ứng. Nhấn để chọn các mục và điều hướng menu.

(5) Phím cảm ứng Volume: Điều chỉnh âm lượng của loa hoặc nhạc chuông.

(6) Phím cảm ứng HOME: Chạm vào phím đó để trở về màn hình chờ

(7) Khe cắm bảo mật: Cho phép bạn gắn khóa cáp bảo mật đa năng vào điện thoại để bạn có thể cố định điện thoại vào máy tính để bàn.

(8) Cổng ra âm thanh 3,5 mm: Cho phép bạn kết nối loa ngoài tùy chọn.

(9) Cổng Mic có dây: Đã sẵn sàng cho việc kết nối micrô mở rộng có dây CPE90 trong tương lai.

(10) Cổng USB: Đế sạc CPW90.

(11) Cổng Micro USB: Sẵn sàng cho kết nối PC trong tương lai mà điện thoại của bạn sẽ hoạt động như một loa ngoài và một micrô cho PC của bạn.

(12) Cổng mạng: Cho phép bạn kết nối điện thoại với mạng có dây.

Các thông số kĩ thuật

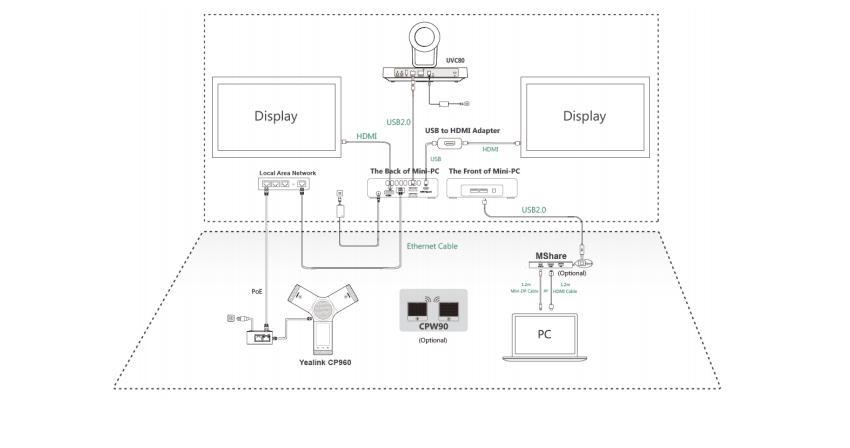

Cách triển khai và kết nối

Nội dung sau đây mô tả việc triển khai và kết nối Giải pháp Yealink cho Zoom room, bao gồm máy ảnh CP960, UVC80/ và máy tính mini. CP960 với phiên bản Zoom room, có thể giao tiếp với PC mini được kết nối với cùng một mạng LAN và có thể được sử dụng làm bộ điều khiển Phòng thu phóng, loa và micrô. Plugin Yealink cho ứng dụng Phòng thu phóng và Phòng thu phóng đã được cài đặt trên PC mini. Và camera UVC80 là Plug-and-play. Đảm bảo rằng điện thoại và PC mini của bạn có thể truy cập Internet.

Lưu ý: Đảm bảo rằng thiết bị hiển thị đã được kết nối trước. Khi khởi động hệ thống lần đầu tiên, bạn cần kết nối chuột để hoàn tất cấu hình ban đầu. Chúng tôi khuyên bạn nên sử dụng bộ chuột không dây.

CP960-UVC80 Zoom Rooms Kit

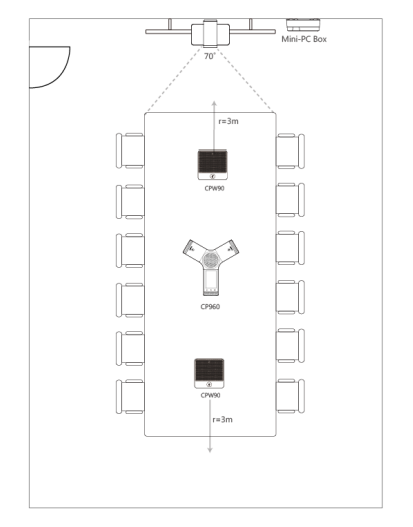

Gợi ý cách triển khai Giải pháp Yealink CP960-UVC80 cho phòng họp vừa và lớn:

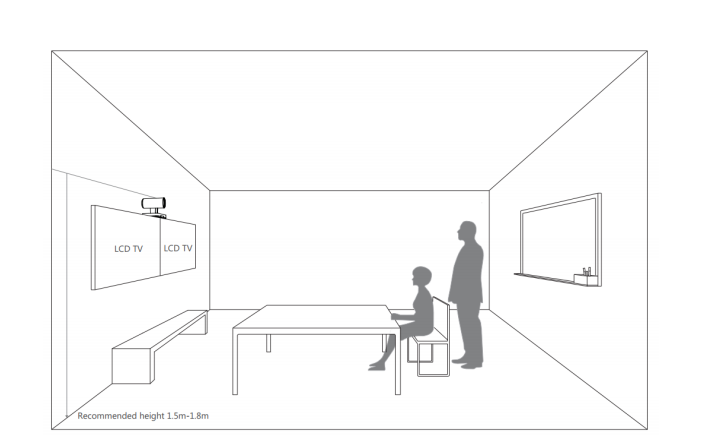

Khuyến nghị lắp đặt camera

• Cài đặt TV LCD và máy quay video so với trung tâm của những người tham gia. Đảm bảo rằng những người tham gia đối mặt trực tiếp với máy ảnh và TV LCD trong khi gọi.
• Máy ảnh nên được gắn trên tường, cách mặt đất khoảng 1,5 m đến 1,8 m. Lắp TV LCD bên dưới máy ảnh.
• Máy ảnh không được đối diện trực tiếp với nguồn sáng để tránh bị ảnh hưởng bởi ánh sáng chói.
